metaalplaat vesel laser snymasjien vir vlekvrye staal

Produk besonderhede

Sertifisering: CE
Betaal- en afleweringsvoorwaardes:
Minimum bestelhoeveelheid: 1Set
Prys: Onderhandelbaar
Verpakking besonderhede: 1 * 40GP houer
Afleweringstyd: 30 dae
Betalingsvoorwaardes: L / C, D / A, T / T, D / P, Western Union
Voorsieningsvermoë: 150 stelle

Gedetailleerde produkbeskrywing

aansoek ::	Alle metaalmateriaal	Dikte sny:	SS tot 12 mm, MS tot 22 cm
Lasertipe ::	vesel	Polsfrekwensie:	1-2000HZ
Posisioneringstelsel:	Die Rooi Lig	Beheer sagteware ::	Cypcut
Grafiese formaat ondersteun:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Plek van oorsprong::	Sjina
Model nommer::	TY-6020JB	Na-verkope diens gelewer ::	Ingenieurs beskikbaar om masjinerie oorsee te diens
Herhaal akkuraatheid ::	+ -0.03mm	Werkstemperatuur::	0 ° C-45 ° C
Werks humiditeit ::	5%-95%	Laserbron:	Chinees of ingevoer
Spanning::	AC380V ± 10% 50 HZ (60 HZ)	Snyarea:	6000 * 2000mm

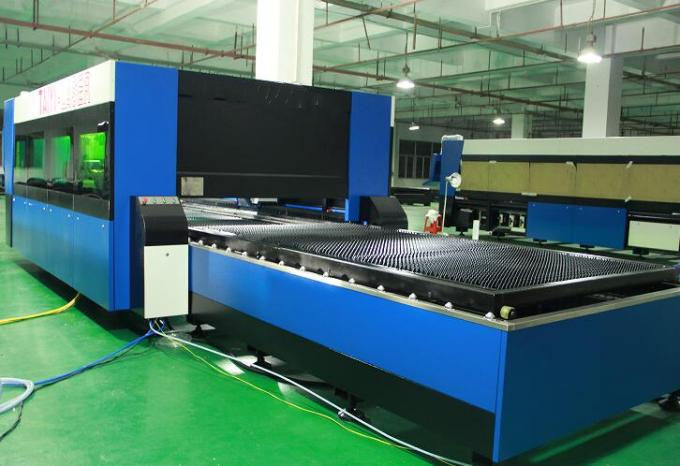

Produk Naam:	Metal-plaatstaalvesel laser snymasjien TY-6020JB

Voordeel van vesel laser masjien

1. Vergelyk met tradisionele laser, vesellaser is meer beskerming teen die omgewing
2. Baie laer kragverbruik: veselaser se foto-elektriese omskakelingsdoeltreffendheid 15 keer hoër as tradisionele laser.
3. Hoër laservlekkwaliteit: een-module laserbron
4. Laer verbruik: Elektriese verbruik is minder as 7KW per uur.

Belangrikste kenmerke van veselaser-snymasjien

Masjienliggaam:
1. Taiyi's masjienliggaam met 8mm staalstruktuur, 600 ℃ hittebehandeling, presiese sweiswerk, om seker te maak 20 jaar gebruik sonder vervorming.

2. Giet met magnesiumlegering, sterk stabiliteit sonder vervorming, vinnige beweging.

3. Hoë doeltreffendheid sonering rook stelsel aan beide kante van die masjien liggaam, sterk gesegmenteerde stof en rook versameling, sal dit skade aan die werker verminder.

4. Ingevoerde presisie flens verkleiner en servomotor, vinnige lopiesnelheid.

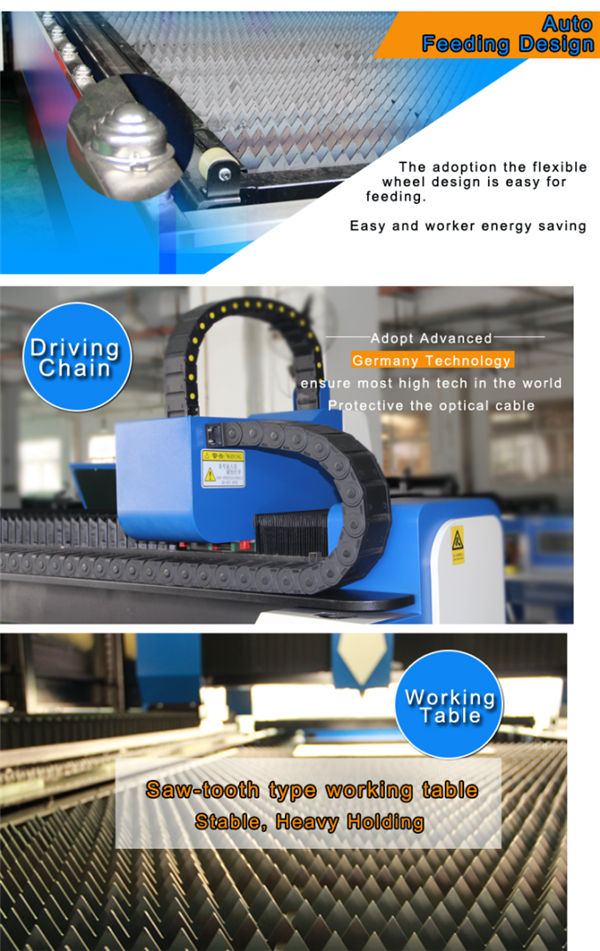

5. 70 lemme en 6 skuifstawe op die masjienbed, met noue lemme om die waarskuwing van die masjien te verminder, skuifstawe wat met silinders werk om die velle maklik op te laai en af te laai.

6. Buigsame laaibak kan voor en aan beide kante oopgemaak word, wat oortuigend is vir die werkende toestand van die masjien.

Spesifikasie

Laserbronmedium	vesel
Snyreeks (L * W)	6000 mm × 2000 mm
Z asslag	250 mm
Max. posisiespoed	120 m / min
X, Y-as Max. versnel spoed	1.0g
Koelvorm	Waterverkoeling
Lasergolflengte	1070nm
Uitsetkrag van laserbron	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opsioneel)
Min. sny gaping	≤ 0,1 mm
Posisie akkuraatheid van X-, Y- en Z-asse	± 0,03 mm
Herhaalde posisie akkuraatheid van X-, Y- en Z-asse	± 0,01 mm
Dikte van snymateriaal (volgens materiaal)	0,2 - 25 mm
Bestuurder model	Ingevoerde servomotor
Kragvereiste	380V, 50/60 Hz
Werktemperatuur	0-45 ℃
Deurlopende werktyd	24 ure
Masjiengewig	Ongeveer 12000 kg
Totale beskermingsvlak van die kragtoevoer	IP54

Verwysingstabel vir sny dikte

Laserkrag	Maksimum snydikte
Laserkrag	Koolstofstaal (mm)	Vlekvrye staal (mm)	Aluminium (mm)	Brass (Mm)
700w	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000 W volg garant	16	6	5	4
3000W	22	10	6	8
Bogenoemde parameter slegs vir verwysing

Toegepaste materiale

Vlekvrye staal, koolstofstaal, legeringsstaal, silikonstaal, veerstaal, gegalvaniseerde plaat, ingelegde plaat, koperplaat, koperplaat, aluminiumplaat, ens

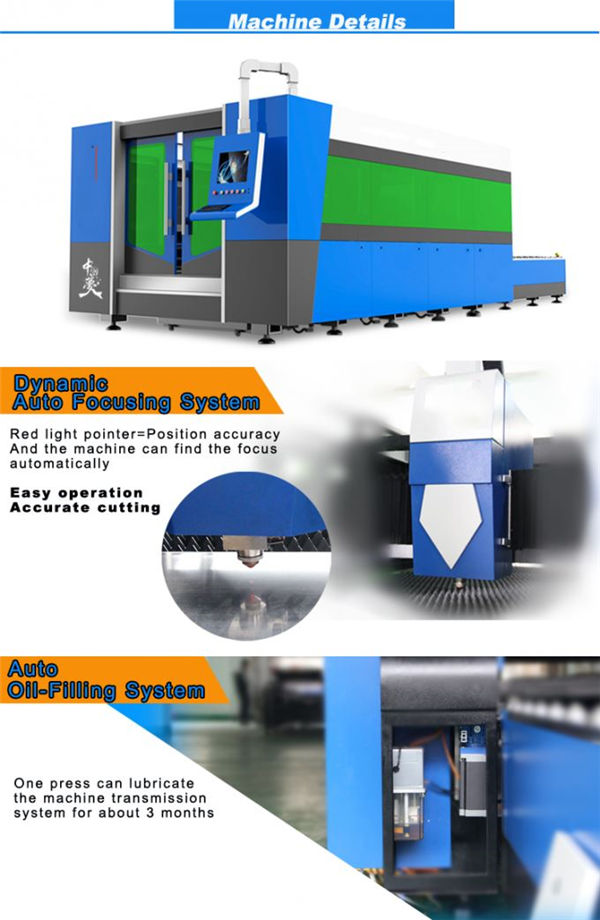

Gedetailleerde prente

	naam:Masjienliggaam en toebehore a.600 ℃ hittebehandeling, 24 uur verkoeling in die oond, akkurate sweis van CO2-beskerming, om seker te maak 20 jaar gebruik sonder vervorming. b. Sinchrone X / Y / Z-asse: die Z-as kan 150 mm loop, geskik vir die sny van baie soorte metaalplate. c. Hoë gehalte waarborg die duursaamheid en makliker onderhoud.
naam:AC servomotor en drywer Die ingevoerde servomotor (Y-as wat deur twee servomotore aangedryf word) saam met die gesofistikeerde planetêre verkleiner verseker stabiele, presiese en betroubare aandrywing.
	naam:Lineêre gidse vir presisie Gevorderde snystelsel, laserkrag en servobeweging pas mekaar perfek, ingevoerde toerusting met 'n hoë akkuraatheid en rekstang, 'n uitruilbare dubbele werktafel, om 'n hoër verwerkingsnelheid en akkuraatheid te verseker.
naam:Sny kop Die kontaklose snykop het die funksie van outomatiese hoogteopsporing en teenbotsing, wat die snelsnelheid, gladheid en sny akkuraatheid onder dieselfde uitsetvermoë verbeter. Kortom, die snyeffektiwiteit kan verhoog word.
	naam:Laserbron vinnige snelheid, snylyn met 'n hoë presisie en 'n gladde snykant

naam:Masjienliggaam en toebehore

a.600 ℃ hittebehandeling, 24 uur verkoeling in die oond, akkurate sweis van CO2-beskerming, om seker te maak 20 jaar gebruik sonder vervorming.
b. Sinchrone X / Y / Z-asse: die Z-as kan 150 mm loop, geskik vir die sny van baie soorte metaalplate.
c. Hoë gehalte waarborg die duursaamheid en makliker onderhoud.

naam:AC servomotor en drywer

Die ingevoerde servomotor (Y-as wat deur twee servomotore aangedryf word) saam met die gesofistikeerde planetêre verkleiner verseker stabiele, presiese en betroubare aandrywing.

naam:Lineêre gidse vir presisie

Gevorderde snystelsel, laserkrag en servobeweging pas mekaar perfek, ingevoerde toerusting met 'n hoë akkuraatheid en rekstang, 'n uitruilbare dubbele werktafel, om 'n hoër verwerkingsnelheid en akkuraatheid te verseker.

naam:Sny kop

Die kontaklose snykop het die funksie van outomatiese hoogteopsporing en teenbotsing, wat die snelsnelheid, gladheid en sny akkuraatheid onder dieselfde uitsetvermoë verbeter. Kortom, die snyeffektiwiteit kan verhoog word.

naam:Laserbron

vinnige snelheid, snylyn met 'n hoë presisie en 'n gladde snykant

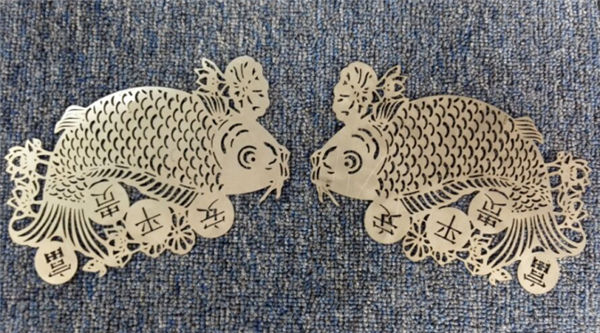

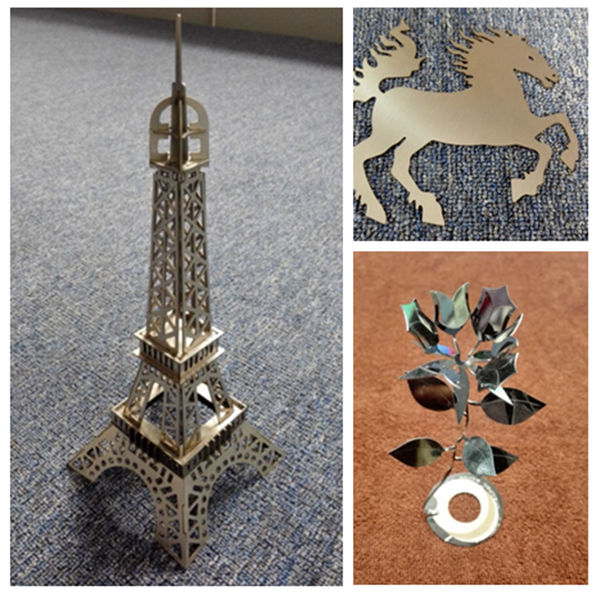

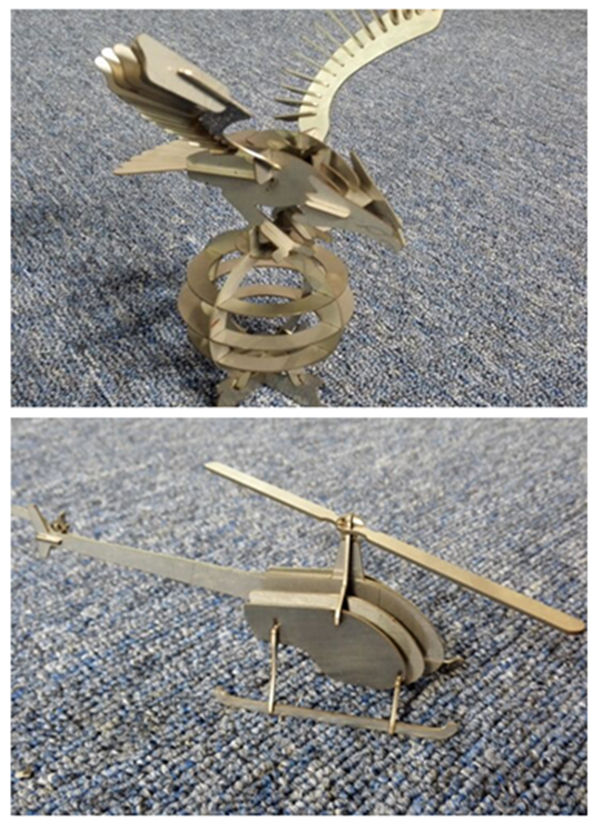

Monsters sny

opleiding

Na-verkope diens, van opleiding tot installering van masjiene (3 maniere):
1. Opleidingsvideo en gebruikershandleiding in Engels om aangebied te word vir installasie, bediening, onderhoud en probleemoplossing, en tegniese handleidings wat per e-pos, faks, telefoon / whatsapp / skype // aangebied kan word, ensovoorts, wanneer u ontmoet sommige probleme met installasie, gebruik of aanpassing.
2. U maatskappy kan tegnoloë reël dat ons fabriek basiese kennis van toerusting en bedryfs noodsaaklikhede leer, voldoende opleidingstyd ongeveer 3-5dae, die opleidingsinhoud is soos volg:
a) Algemene opleiding vir tekenprogrammatuur;
b) Opleidingsprosedures vir masjiene;
c) Die belangrikheid van die bedieningspaneel en sagtewareparameters, die instelling van die parameters
d) Basiese skoonmaak en onderhoud van die masjien;
e) Algemene probleemoplossing vir hardeware;
f) Let op die operasie.
3. Opleidingsdiens van deur tot deur instruksies. visum, reiskoste en verblyf is op die koste van die kliënt. Dit is beter om 'n vertaler vir albei ons ingenieurs te reël gedurende die opleidingsperiode. Opleidingstyd: 3-5dae.

waarborg

a). 1Jaar vir die hele masjien vir metaalvesel laser snymasjien. (Mensgemaakte skade word onderhandel.).
b). Lasbron 2 jaar waarborg
c). Lewenslange instandhouding en onderdele lewer
d). Gratis opleiding vir operasionele personeel. ('n Ingenieur kan na die buiteland gaan word onderhandel.)
