hoë doeltreffendheid 3d koperpyp snymasjien / 3d snymasjien

hoë doeltreffendheid 3d koperpyp snymasjien / 3d snymasjien

Produk besonderhede


Sertifisering: CE
Betaal- en afleweringsvoorwaardes:
Minimum bestelhoeveelheid: 1Set
Prys: Onderhandelbaar
Verpakking besonderhede: 1 * 20GP houer
Afleweringstyd: 30 dae
Betalingsvoorwaardes: L / C, D / A, T / T, D / P, Western Union, L / C
Voorsieningsvermoë: 50 sets per maand

Gedetailleerde produkbeskrywing


aansoek ::Alle metaalmateriaalDikte sny:SS tot 10 mm, MS tot 22 cm
Lasertipe ::veselCNC Or Not ::Ja
Afkoelmodus ::WaterverkoelingBeheer sagteware ::Cypcut
Grafiese formaat ondersteun:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTPlek van oorsprong::Sjina
Model nommer::TY-3015DGNa-verkope diens gelewer ::Ingenieurs beskikbaar om masjinerie oorsee te diens
Herhaal akkuraatheid ::+ -0.03mmWerkstemperatuur::0 ° C-45 ° C
Werks humiditeit ::5%-95%Pype sny reeks:20-130mmx3000mm
Spanning::AC380V ± 10% 50 HZ (60 HZ)Snyarea:3000 * 1500mm standaard, groter kan aangepas word

Belangrikste kenmerke


1. Ons masjienliggaam met 8mm staalstruktuur, 600 ℃ hittebehandeling, presiese sweiswerk, om seker te maak 20 jaar gebruik sonder vervorming.
2. Giet met magnesiumlegering, sterk stabiliteit sonder vervorming, vinnige beweging.
3. Hoë doeltreffendheid sonering rook stelsel aan beide kante van die masjien liggaam, sterk gesegmenteerde stof en rook versameling, sal dit skade aan die werker verminder.
4. Ingevoerde presisie flens verkleiner en servomotor, vinnige lopiesnelheid.
5. 70 lemme en 6 skuifstawe op die masjienbed, met noue lemme om die waarskuwing van die masjien te verminder, skuifstawe wat met silinders werk om die velle maklik op te laai en af te laai.
6. Buigsame laaibak kan voor en aan beide kante oopgemaak word, wat oortuigend is vir die werkende toestand van die masjien.

voordeel


1. Vergelyk met tradisionele laser, vesellaser is meer beskerming teen die omgewing:
2. Baie laer kragverbruik: veselaser se foto-elektriese omskakelingsdoeltreffendheid 15 keer hoër as tradisionele laser.
3. Hoër laservlekkwaliteit: een-module laserbron
4. Laer verbruik: Elektriese verbruik is minder as 7KW per uur.

Spesifikasie


modelTY-3015DG
Laserbronmediumvesel
Snyreeks (L * W)3000 mm × 1500 mm
Z asslag250 mm
Max. posisiespoed120 m / min
X, Y-as Max. versnel spoed1.0g
KoelvormWaterverkoeling
Lasergolflengte1070nm


Uitsetkrag van laserbron



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opsioneel)

Min. sny gaping≤ 0,1 mm
Posisie akkuraatheid van X-, Y- en Z-asse± 0,03 mm
Herhaalde posisie akkuraatheid van X-, Y- en Z-asse± 0,01 mm
Dikte van snymateriaal (volgens materiaal)0,2 - 25 mm
Bestuurder modelIngevoerde servomotor
Kragvereiste380V, 50/60 Hz
Werktemperatuur0-45 ℃
Deurlopende werktyd24 ure
MasjiengewigOngeveer 12000 kg
Totale beskermingsvlak van die kragtoevoerIP54

Gedetailleerde prente

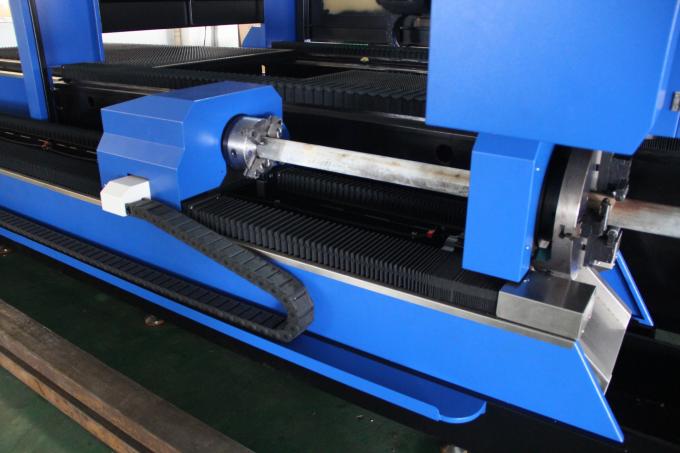

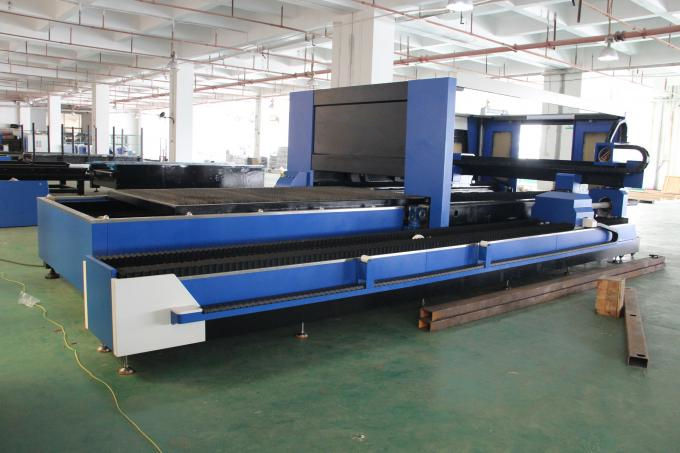

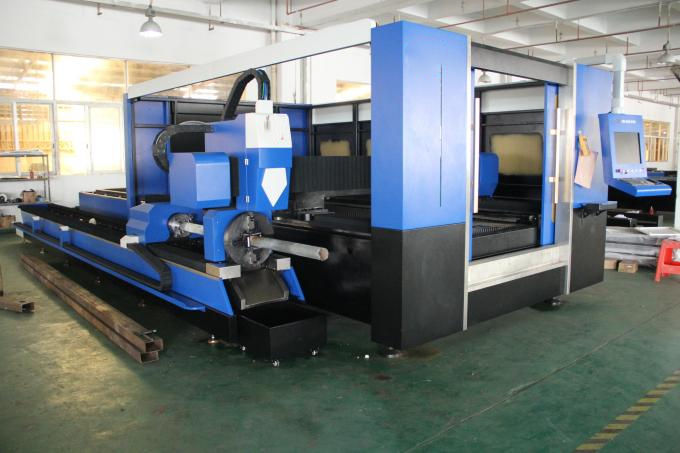

naam: Masjienliggaam en accessoire

a.600 ℃ hittebehandeling, 24 uur verkoeling in die oond, akkurate sweis van CO2-beskerming, om seker te maak 20 jaar gebruik sonder vervorming.
b. Sinchrone X / Y / Z-asse: die Z-as kan 150 mm loop, geskik vir die sny van baie soorte metaalplate.
c. Hoë gehalte waarborg die duursaamheid en makliker onderhoud.

naam:AC servomotor en drywer

Die ingevoerde servomotor (Y-as wat deur twee servomotore aangedryf word) saam met die gesofistikeerde planetêre verkleiner verseker stabiele, presiese en betroubare aandrywing.

naam:Lineêre gidse vir presisie

Gevorderde snystelsel, laserkrag en servobeweging pas mekaar perfek, ingevoerde toerusting met 'n hoë akkuraatheid en rekstang, 'n uitruilbare dubbele werktafel, om 'n hoër verwerkingsnelheid en akkuraatheid te verseker.

naam:Sny kop

Die kontaklose snykop het die funksie van outomatiese hoogteopsporing en teenbotsing, wat die snelsnelheid, gladheid en sny akkuraatheid onder dieselfde uitsetvermoë verbeter. Kortom, die snyeffektiwiteit kan verhoog word.

naam:Laserbron

vinnige snelheid, snylyn met 'n hoë presisie en 'n gladde snykant

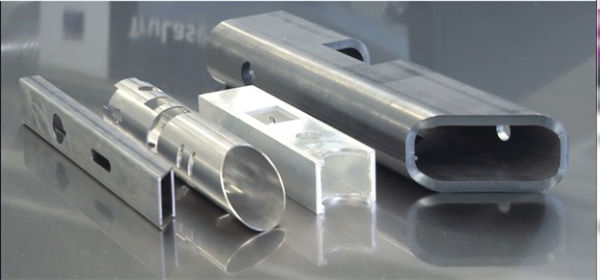

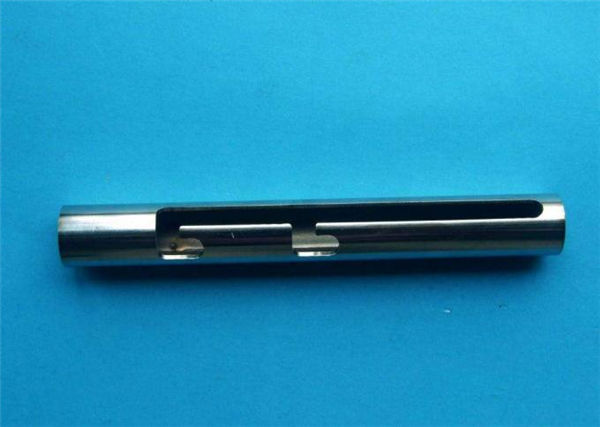

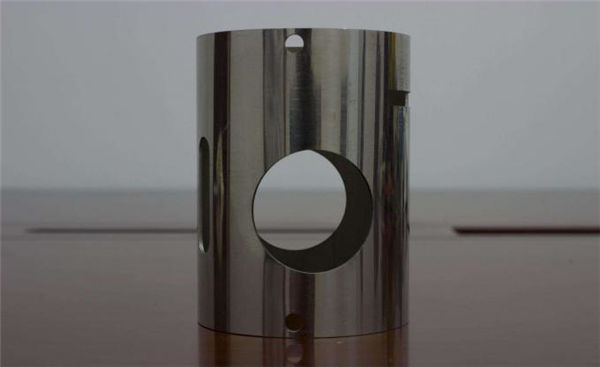

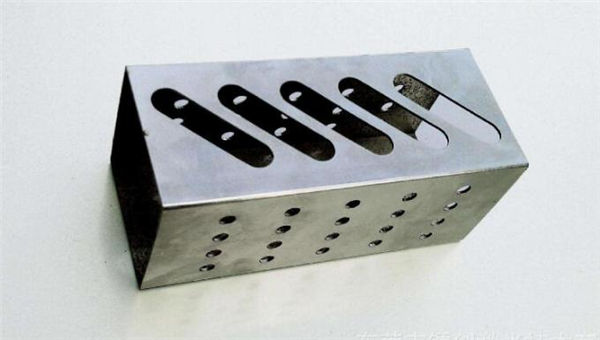

Monsters sny


opleiding


Na die ondertekening van die kontrak, kan u maatskappy reël dat tegnoloë ons fabriek kom om basiese kennis van toerusting en bedryfsbenodigdhede te leer, voldoende opleidingstyd ongeveer 1-3 dae, die opleidingsinhoud is soos volg:
a) Algemene opleiding vir tekenprogrammatuur;
b) Opleidingsprosedures vir masjiene;
c) Die belangrikheid van die bedieningspaneel- en sagtewareparameters, die instelling van die parameters;
d) Basiese skoonmaak en onderhoud van die masjien;
e) Algemene probleemoplossing vir hardeware;
f) Let op die operasie

waarborg


a) .1Jaar vir die hele masjien vir pypvesel laser snymasjien. (Mensgemaakte skade word onderhandel.).
b). Lasbron 2 jaar waarborg
c). Lewenslange onderhoud en onderdele
d) Gratis opleiding vir operasionele personeel. ('n Ingenieur kan na die buiteland gaan word onderhandel.)
